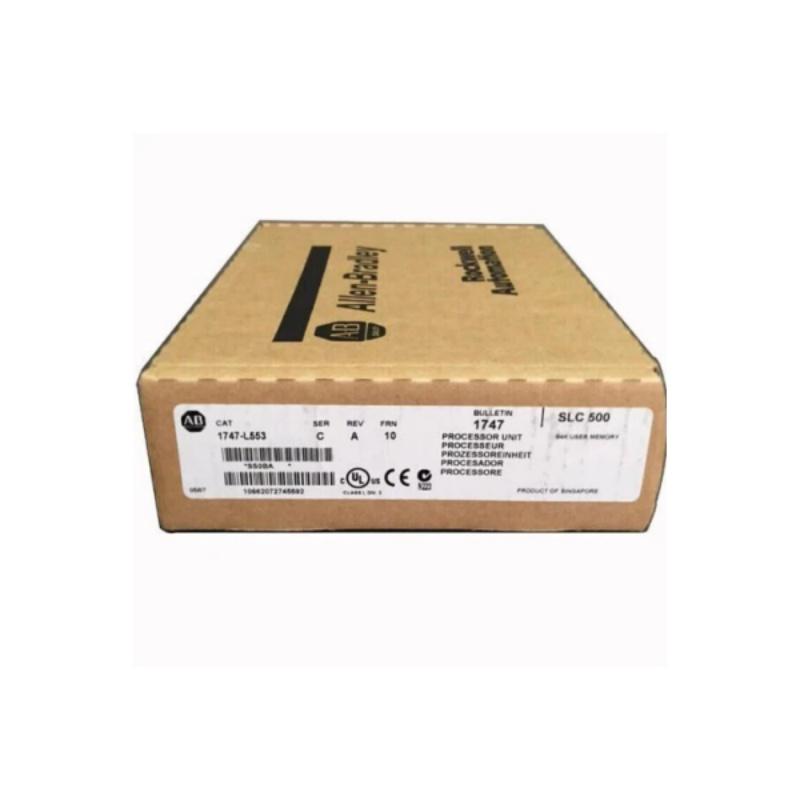

وحدة ألين برادلي 1747-L553

وحدة المعالجة المركزية Allen-Bradley 1747-L553 هي وحدة معالجة مركزية من الفئة SLC 5/05 عالية الأداء، مصممة خصيصًا لنظام SLC 500 المعياري، لتلبية احتياجات تطبيقات التحكم الصناعية واسعة النطاق التي تتطلب أقصى سعة للذاكرة، واتصال إيثرنت، واتصالات قوية. تتضمن هذه الوحدة ذاكرة وصول عشوائي (RAM) بسعة 64 كيلوبايت مدعومة ببطارية (60 كيلوبايت للبرنامج/4 كيلوبايت للبيانات) مع ذاكرة فلاش EEPROM احتياطية، ومنافذ إيثرنت 10/100 Base-T وRS-232 مدمجة، بالإضافة إلى منافذ إدخال/إخراج قابلة للتوسيع (تصل إلى 4096 نقطة إدخال/إخراج رقمية، و480 نقطة إدخال/إخراج تناظرية) لتوفير تحكم موثوق وفوري في عمليات التصنيع، ومناولة المواد، وأتمتة العمليات المعقدة. على الرغم من توقف شركة Rockwell Automation عن إنتاجها (اعتبارًا من 31 مارس 2024)، إلا أنها لا تزال حلاً موثوقًا لتحديث الأنظمة القديمة، حيث توفر توافقًا كاملاً مع الإصدارات السابقة والتزامًا بالمعايير العالمية.

1. ذاكرة مستخدم RAM مدعومة ببطارية سعة 64 كيلوبايت (60 كيلوبايت للبرنامج/4 كيلوبايت للبيانات) مع ذاكرة فلاش EEPROM احتياطية لحفظ البيانات بشكل آمن
2. منافذ إيثرنت مدمجة 10/100 Base-T (تدعم EtherNet/IP، 48 اتصالاً، خادم HTTP) ومنافذ RS-232 لتكامل مرن مع واجهات المستخدم الرسومية (HMIs) وأنظمة التحكم الإشرافي وجمع البيانات (SCADA) والأجهزة القديمة
3. يدعم ما يصل إلى 4096 نقطة إدخال/إخراج رقمية و480 نقطة إدخال/إخراج تناظرية لتصميم نظام قابل للتطوير
4. زمن مسح سريع للبرنامج (0.9 مللي ثانية/كيلوبايت كلمة) وتنفيذ بت سريع (0.37 ميكروثانية) لمنطق تحكم سريع الاستجابة
5. ساعة/تقويم في الوقت الفعلي، وبرمجة عبر الإنترنت، ومفتاح اختيار الوضع (برمجة/تشغيل/تحكم عن بُعد) لمرونة التشغيل

سيناريوهات التطبيق:

• خطوط التصنيع الآلية: تتحكم في آلات التجميع، والناقلات، وأنظمة فحص الجودة مع أوقات مسح سريعة واتصال DH+ موثوق.
• مناولة المواد: يدير أتمتة المستودعات (أجهزة التعبئة على المنصات، وأجهزة الفرز، وأجهزة استشعار المخزون) من خلال التكامل السلس مع الأجهزة القديمة عبر RS-232.
• التحكم في العمليات: يدعم عمليات معالجة المواد الكيميائية والأغذية والمشروبات والمياه على نطاق متوسط باستخدام وظائف PID والرياضيات المتقدمة.
• أتمتة المباني: تدمج أنظمة التدفئة والتهوية وتكييف الهواء والإضاءة والأمن للتحكم المركزي في المنشأة.
• ترقيات النظام القديم: يستبدل بسلاسة معالجات SLC 500 القديمة مع الحفاظ على الإدخال/الإخراج والبرمجة الحالية.
